CLKW

Thông tin sản phẩm

Đầu hoạt động của dãy sản phẩm này đặt cấu trúc xác nhận hoạt động ở bên trong, rất thích hợp thực hiện tự động hóa của thiết bị. Thông qua kết nối bộ cảm biến không khí, kiểm tra chênh lệch áp lực, thực hiện sự xác nhận của hoạt động. Qua xác nhận hoạt động kẹp chặt, có thể thực hiện đưa ra và chuyển vào phôi gia công một cách đáng cậy và an toàn. Van cảm biến đặt ở bên trong, có thể thực hiện thiết kế bộ gá kẹp kiểu siêu mỏng. Thiết kế lỗ mạch thủy lực đơn giản.

Áp suất vận hành tối đa：70 kgf/cm²
Áp suất vận hành tối thiểu：5 kgf/cm²

Lưu ý：
Sử dụng tốc độ chậm khi kẹp chặt và thả lỏng
Để xác nhận hoạt động, cần có cảm biến khí nén.
Cổng khí nén cần được mở ra ngoài, và không cho chất làm mát và mảnh vụn cắt vào cổng.
Vui lòng tiếp tục cung cấp khí nén cho cổng khí nén trong quá trình sử dụng.

Ghi chú：
Khuyến nghị sử dụng xi lanh khí nén 0.1-0.2MPa, cảm biến không khí ISA2-HE45N của SMC.

Ký hiệu đơn hàng

（Ví dụ：CLKW-048CRE）

CLKW	Series	CLKW
048	Kích thước chính	040: ØD=40mm, 048: ØD=48mm, 055: ØD=55mm, 065: ØD=65mm, 075: ØD=75mm(ΦD là kích thước bên ngoài đường kính ống)
C	-	Loại kết nối loại bản (có ốc ren G) (Có thể lắp van điều tốc (CZL), vui lòng mua riêng)
R	Hướng lắp đặt cánh tay	Trống: Giữa, L: Trái, R: Phải
E	Ký hiệu van cảm biến	E: Loại xác nhận kẹp chặt và khỏi ra, H: Loại xác nhận kẹp chặt, J: Loại xác nhận khỏi ra

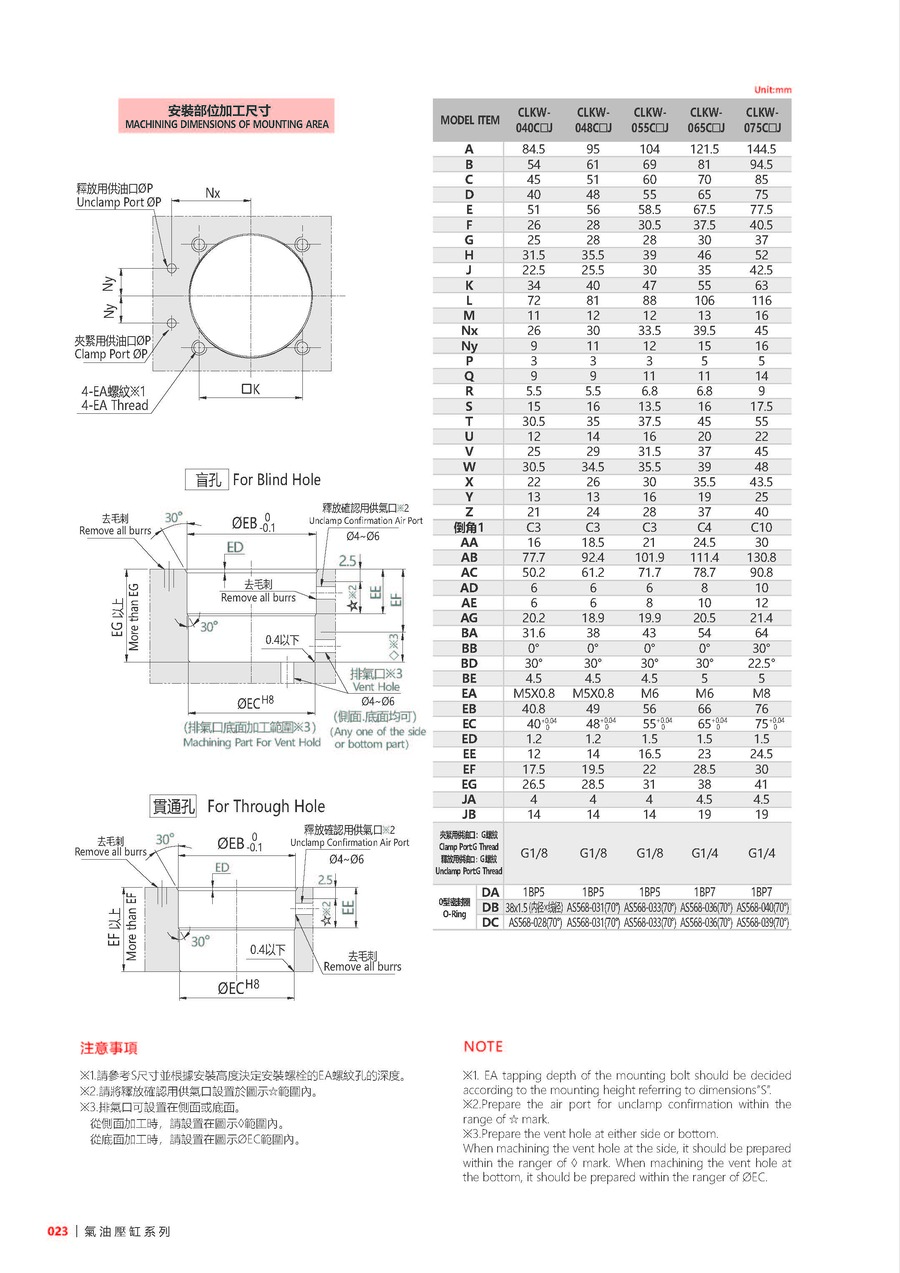

Thông số kỹ thuật

Model	CLKW-040	CLKW-048	CLKW-055	CLKW-065	CLKW-075
Lực kẹp lý thuyết(70kgf/cm²)	290	389	487	852	1332
Hành trình kẹp chặt (mm)	17.5	20.5	23	26.5	32
Tổng hành trình(mm)	20.5	23.5	26	29.5	35
Dung tích đẩy ra(cm³)	10.9	16.6	25	46.9	83.2
Dung tích kéo vào(cm³)	8.6	13	19.8	37.7	69.8
Diện tích chịu nén đẩy ra(cm²)	5.31	7.07	9.62	15.9	23.8
Diện tích chịu nén kéo vào(cm²)	4.17	5.52	7.62	11.76	20
Nhiệt độ sử dụng(°C)	0~+70°C	0~+70°C	0~+70°C	0~+70°C	0~+70°C
